愛知 E16A1 水上偵察機「瑞雲」 胴体をつくる
胴体をつくる 完成イメージ
組み立て手順
1. 裏面印刷の準備
まず展開図の1枚めを印刷後に、裏面に「zuiun-02-2.pdf（裏面用）」を印刷してください。
2. パーツ14の組み立て

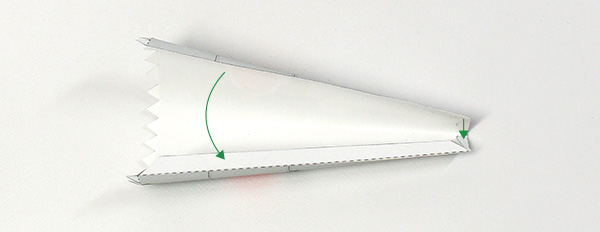

展開図の「14」を切り取って折り線指示に従って折り、細い棒などに巻き付けて筒状に癖をつけてから、下図の様に接着します。
3. パーツ15の取り付け
展開図の「15」を切り取って折り線指示に従って折り、巻き癖をつけてから、上でつくったパーツと接着します。
4. パーツ16、17の取り付け
展開図の「16」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
展開図の「17」も同様に、反対側に接着します。
5. パーツ18の取り付け
展開図の「18」を切り取って折り線指示に従って折り、巻癖をつけてから、上でつくったパーツに接着します。
赤丸で示した部分ののりしろは接着しないように注意してください。
6. パーツ19の取り付け
展開図の「19」を切り取って折り線指示に従って折り、巻癖をつけてから、上でつくったパーツに接着します。
7. 胴体と主翼の結合
上でつくったパーツを、「主翼をつくる」パートでつくったパーツに、下図の様にはめ込んでください。
下図を参考に接着してください。機首方向から細いピンセットを差し込んで、慎重に位置合わせをして、完全に接着されるまで押さえておいてください。
8. パーツ20の取り付け
展開図の「20」を切り取って折り線指示に従って折り、巻癖をつけてから、上でつくったパーツに接着します。
9. パーツ21の取り付け
展開図の「21」を切り取って、上でつくったパーツに接着します。
10. パーツ22の組み立て
展開図の「22」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
11. パーツ22の取り付け
上でつくったパーツを、9でつくったパーツに接着してください。
12. パーツ23～27の組み立て
展開図の「23」～「27」を切り取って折り線指示に従って折り、巻癖をつけてから、下図を参考に接着します。
「25」と「26」の間には四角い穴をつくりますので、埋まってしまわないように注意してください。
13. パーツ23～27の取り付け
上でつくったパーツを、胴体の突起を抜き差しながら、下図を参考に接着してください。
機体との間に隙間ができないように密着させてください。
14. パーツ28の組み立て
展開図の「28」を切り取って折り線指示に従って折り、下図の様に接着します。
15. パーツ28、29の取り付け
上でつくったパーツを、13でつくったパーツに接着します。
展開図の「29」も同様に組み立てて、反対側に接着します。
16. パーツ30、31の組み立て
展開図の「30」と「31」を切り取って折り線指示に従って折り、下図の様に接着します。
17. パーツ30、31の取り付け
上でつくったパーツを、15でつくったパーツに挟むようにして接着します。
18. パーツ32の組み立てと取り付け
展開図の「32」を切り取って折り線指示に従って折り、黄色で示した箇所の裏面同士を接着します。2個つくります。
上でつくったパーツを、17でつくったパーツに下図を参考に接着します。
このようになります。反対側にも同様に接着します。
19. パーツ33の組み立てと取り付け
展開図の「33」を切り取って折り線指示に従って折り、黄色で示した箇所の裏面同士を接着します。2個つくります。
上でつくったパーツを、18でつくったパーツに下図を参考に接着します。反対側にも同様に接着します。
20. パーツ34の組み立てと取り付け
展開図の「34」を切り取って折り線指示に従って折り、下図の様に接着します。
上でつくったパーツを、18でつくったパーツの反対側に、同様に接着します。
21. パーツ35の組み立て
展開図の「35」を切り取って組立指定図に従って折り、下図の様に接着します。
22. パーツ36の組み立て

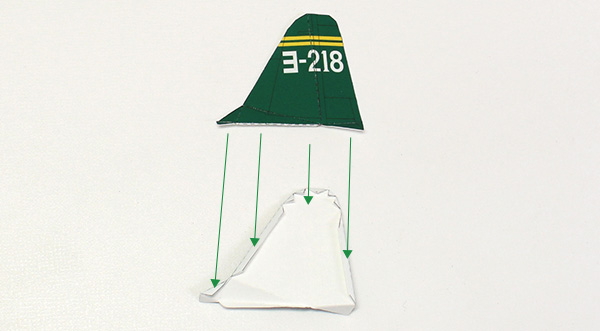

展開図の「36」を切り取って組立指定図に従って折り、形を合わせて下図の様に接着します。
23. パーツ37の組み立て
展開図の「37」を切り取って組立指定図に従って折り、下図の様に接着します。
24. パーツ37の取り付け
上でつくったパーツを、22でつくったパーツの矢印で示した場所に接着します。
25. パーツ38の組み立て
展開図の「38」を切り取って組立指定図に従って折り、下図の様に接着します。
26. パーツ38の取り付け
上でつくったパーツを、24でつくったパーツの矢印で示した場所に接着します。
27. パーツ39の取り付け
展開図の「39」を切り取って、下図の場所に切断面で接着します。
28. パーツ40の取り付け
展開図の「40」を切り取って、形を合わせて接着します。
29. 機首プロペラ軸の取り付け
上でつくったパーツに、機体先端の棒を差し込みます。接着はしません。
