駆逐艦「島風」 船体をつくる
船体をつくる 完成イメージ
組み立て手順
1. 部品「1」の準備
展開図の「1」を切り取って折り線指示に従って折り、艦底（赤い部分）に丸みをつけておきます。
2. 部品「2」の取り付け
展開図の「2」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
3. 部品「3」の取り付け
展開図の「3」を切り取って折り線指示に従って折って丸みをつけ、上でつくったパーツに接着します。
4. 部品「4」の取り付けと艦首の成形
展開図の「4」を切り取って折り線指示に従って折って丸みをつけ、上でつくったパーツに接着します。
艦首部分を下図のように接着します。
5. 部品「5」「6」の組み立て

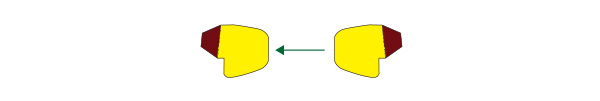

展開図の「5」と「6」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
6. ステップ5パーツの取り付け
上でつくったパーツを、ステップ4でつくったパーツに接着します。前後に注意してください。
7. 部品「7」「8」の組み立て
展開図の「7」と「8」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
8. スクリューガード基部の取り付け
上でつくったパーツを、ステップ4でつくったパーツに接着します。のりしろ部分が艦底方向になります。前後に注意してください。
展開図の「9」と「10」も上と同様に組み立てて、反対側に接着します。
接着時の断面のイメージは下図を参照してください。
9. 部品「11」「12」の組み立て
展開図の「11」と「12」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
10. ステップ9パーツの取り付け
上でつくったパーツを、ステップ8でつくったパーツに接着します。
展開図の「13」と「14」も上と同様に組み立てて、反対側に接着します。
11. 部品「15」「16」の組み立て（プロペラ軸受け）
展開図の「15」と「16」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
12. プロペラ軸受けの取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
13. 部品「15」「16」の再利用（プロペラ）
展開図の「15」と「16」を切り取り、裏面同士を接着します。完全に接着されてから、中央部の赤い十字部分に切り込みを入れます。
中央部に爪楊枝などを刺し、穴を拡張しておきます。
14. プロペラの取り付け
上でつくったパーツを、ステップ12でつくったパーツのプロペラ軸の先端に刺し通します。接着はしなくても大丈夫です。
展開図の「17」と「18」も上と同様に組み立てて、反対側にも同様に差し込みます。
15. 部品「21」の取り付け
展開図の「21」を切り取り、上でつくったパーツに接着します。赤丸で示した部分に、プラグを差し込む位置で接着します。
16. 部品「22」の取り付け
展開図の「22」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
17. 部品「23」の取り付け
展開図の「23」を切り取り、上でつくったパーツに接着します。
18. 部品「24」「25」の組み立て
展開図の「24」と「25」を切り取り、裏面同士を接着します。
19. ステップ18パーツの取り付け

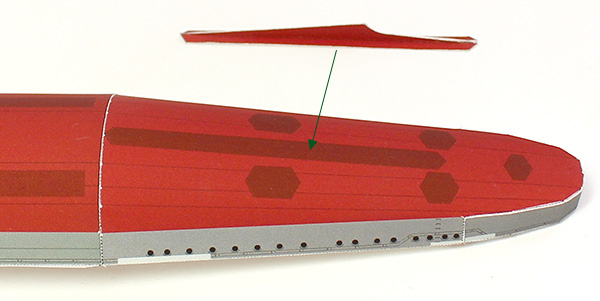

上でつくったパーツを、船体の下図の位置に接着します。
20. 部品「26」の取り付け
展開図の「26」を切り取り、上でつくったパーツに接着します。
21. 部品「27」の組み立て
展開図の「27」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。
22. ステップ21パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。展開図の「28」も同様に組み立てて、反対側に接着します。
23. 部品「29」の組み立て
展開図の「29」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。
24. ステップ23パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。展開図の「30」も同様に組み立てて、反対側に接着します。
25. 部品「31」の組み立て
展開図の「31」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。
26. ステップ25パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。展開図の「32」も同様に組み立てて、反対側に接着します。
27. 部品「33」の組み立て
展開図の「33」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。
28. ステップ27パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。展開図の「34」も同様に組み立てて、反対側に接着します。
29. 部品「35」「36」の組み立て
展開図の「35」と「36」を切り取り、裏面同士を接着します。2個つくります。
30. ステップ29パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。反対側にも同様に接着します。
31. 部品「37」の組み立て
展開図の「37」を切り取って折り線指示に従って折り、下図のように接着します。
32. 部品「38」の取り付けと船体への仮置き
展開図の「38」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
船体を下図の位置に乗せます。接着はしません。
