駆逐艦「雪風」 艦橋・煙突をつくる
艦橋・煙突をつくる 完成イメージ
組み立て手順
1. 部品「39」の組み立て
展開図の「39」を切り取って折り線指示に従って折り、下図のように接着します。
2. ステップ1パーツの接着

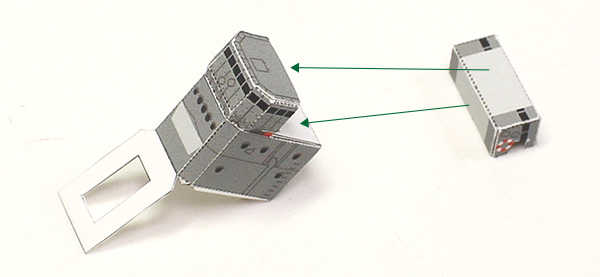

上でつくったパーツの、矢印で示した位置を接着します。
3. 部品「40」の取り付け
展開図の「40」を切り取って折り線指示に従って折り、下図のように接着します。
4. 部品「41」の準備と接着

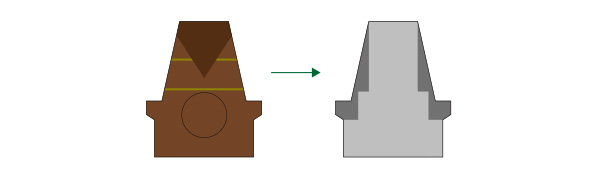

展開図の「41」を切り取って組立指定図に従って折り、裏面をグレーに塗ります。
上のパーツを下図のように接着します。
5. ステップ4パーツの取り付け
上でつくったパーツを、ステップ3でつくったパーツに接着します。
6. 部品「42」「43」の組み立て
展開図の「42」と「43」を切り取り、裏面同士を接着します。
7. ステップ6パーツの取り付け
上でつくったパーツを、ステップ5でつくったパーツに接着します。前方を奥まで差し入れて接着します。
8. 部品「44」の組み立て
展開図の「44」を切り取って折り線指示に従って折り、下図のように接着します。
9. ステップ8パーツの取り付け
上でつくったパーツを、ステップ7でつくったパーツに接着します。前後に注意してください。
10. 部品「45」の組み立て
展開図の「45」を切り取って折り線指示に従って折り、下図のように接着します。
両端を閉じるように接着します。
11. 部品「46」の組み立て
展開図の「46」を切り取り、丸みをつけて下図のように円柱状に接着します。
12. ステップ11パーツの取り付け
上でつくったパーツを、ステップ10でつくったパーツに断面で接着します。
13. 部品「47」の組み立て
展開図の「47」を切り取り、丸みをつけて下図のように円柱状に接着します。
フタをする要領で、断面で接着します。
14. 部品「48」の組み立て
展開図の「48」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。2個つくります。
15. ステップ14パーツの取り付け
上でつくったパーツを、ステップ13でつくったパーツの両側に断面で接着します。
16. ステップ15パーツの船体への取り付け（第一煙突）
上でつくった第一煙突パーツを、船体の下図の位置に接着します。前後に注意してください。
17. ステップ15パーツの艦橋への取り付け（測距儀）
上でつくった測距儀パーツを、ステップ9でつくった艦橋パーツに断面で接着します。前後に注意してください。
18. 部品「49」「50」の組み立て
展開図の「49」と「50」を取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
19. ステップ18パーツの取り付け
上でつくったパーツを、ステップ17でつくったパーツに接着します。
20. 部品「51」の組み立て
展開図の「51」を切り取って折り線指示に従って折り、下図のように接着します。
21. ステップ20パーツの接着
上でつくったパーツの矢印で示した部分を、下図のように接着します。
22. ステップ21パーツの取り付け
上でつくったパーツに、ステップ20でつくったパーツを断面で接着します。
23. ステップ22パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。
24. 部品「52」の組み立て
展開図の「52」を切り取って折り線指示に従って折り、下図のように接着します。
25. ステップ24パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。
26. 部品「53」の組み立て
展開図の「53」を切り取って折り線指示に従って折り、下図のように接着します。
27. ステップ26パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。「54」も同様に組み立てて、反対側に接着します。
28. 部品「55」の組み立て（第二煙突）
展開図の「55」を切り取って折り線指示に従って折り、丸みをつけて下図のように接着します。
29. 部品「56」の組み立て
展開図の「56」を切り取って折り線指示に従って折り、丸みをつけて下図のように接着します。
30. 第二煙突本体の組み立て
上でつくったパーツと、ステップ28でつくったパーツを、下図のように接着します。前後に注意してください。
31. 第二煙突上部の接着
フタをする要領で接着します。
32. 部品「57」「58」の組み立て
展開図の「57」と「58」を切り取って折り線指示に従って折り、裏面をグレーに塗って、下図のように接着します。
33. ステップ32パーツの取り付け
上でつくったパーツを、ステップ31でつくったパーツに断面で接着します。
34. 第二煙突の船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
35. 部品「59」の組み立て
展開図の「59」を切り取って折り線指示に従って折り、丸みをつけて下図のように接着します。
36. フタの接着
フタをする要領で接着します。
37. 部品「60」の組み立て
展開図の「60」を切り取って折り線指示に従って折り、下図のように接着します。
38. ステップ37パーツの取り付け
上でつくったパーツを、ステップ36でつくったパーツに接着します。左右に注意してください。
39. 部品「61」の取り付け
展開図の「61」を切り取って折り線指示に従って折り、上でつくったパーツに、下図のように接着します。
40. ステップ39パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
41. 部品「62」「63」の組み立て
展開図の「62」と「63」を取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
42. ステップ41パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。展開図の「64」と「65」も同様に組み立てて、反対側に接着します。
43. 部品「66」「67」の組み立て
展開図の「66」と「67」を取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
44. ステップ43パーツの取り付け
上でつくったパーツを、船体と煙突の赤丸で示した部分に接着します。
45. 部品「68」の組み立て
展開図の「68」を切り取って折り線指示に従って折り、下図のように接着します。
46. 部品「69」「70」の組み立て
展開図の「69」と「70」を取って折り線指示に従って折り、裏面同士を接着します。
47. ステップ46パーツの取り付け
上でつくったパーツを、ステップ45でつくったパーツに、矢印の方向を合わせて接着します。
48. 部品「71」「72」の組み立て
展開図の「71」と「72」を取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
49. ステップ48パーツの取り付け
上でつくったパーツを、ステップ47でつくったパーツに接着します。
50. 部品「73」の組み立て
展開図の「73」を取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
51. ステップ50パーツの取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
