駆逐艦「島風」 艦橋をつくる

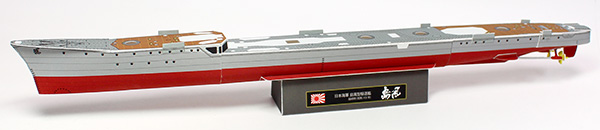

艦橋をつくる 完成イメージ
組み立て手順

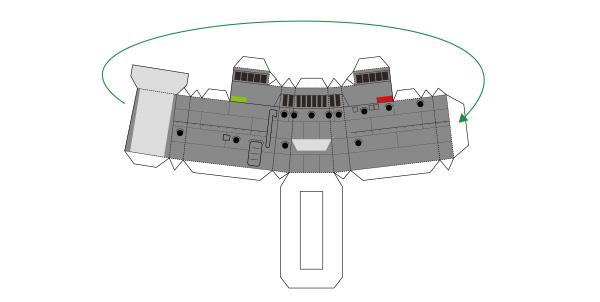

1. 部品「37」の組み立て
展開図の「37」を切り取って折り線指示に従って折り、下図のように接着します。
2. 部品「38」の取り付けと船体への仮置き
展開図の「38」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
船体を下図の位置に乗せます。接着はしません。
3. 部品「39」の組み立て
展開図の「39」を切り取って折り線指示に従って折り、下図のように接着します。
4. ステップ3パーツの接着
上でつくったパーツの、矢印で示した位置を接着します。
5. 部品「40」の取り付け
展開図の「40」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
6. 部品「41」の取り付け
展開図の「41」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
7. 部品「42」の取り付け
展開図の「42」を切り取り、上でつくったパーツに接着します。
8. 部品「43」の準備と接着
展開図の「43」を切り取り、裏面をグレー色に塗っておきます。
上のパーツを下図のように接着します。
9. ステップ8パーツの取り付け
上でつくったパーツを、ステップ7でつくったパーツに接着します。
10. 部品「44」「45」の組み立て
展開図の「44」と「45」を切り取り、黄色で示した部分の裏面同士を接着します。
11. ステップ10パーツの取り付け
上でつくったパーツを、ステップ9でつくったパーツに接着します。
前方を奥まで差し入れて接着します。

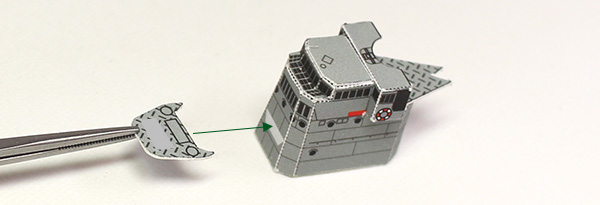

12. ステップ11パーツの接着
上でつくったパーツの矢印で示した部分を、下図のように接着します。
13. 部品「46」「47」の組み立て
展開図の「46」と「47」を取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
14. ステップ13パーツの取り付け
上でつくったパーツを、ステップ12でつくったパーツに接着します。
15. 部品「48」の組み立て
展開図の「48」を切り取り、丸みをつけて下図のように円柱状に接着します。
16. ステップ15パーツの取り付け
上でつくったパーツを、ステップ14でつくったパーツに断面で接着します。
17. 部品「49」の組み立て
展開図の「49」を切り取って折り線指示に従って折り、下図のように接着します。
両端を閉じるように接着します。
18. 部品「50」の組み立て
展開図の「50」を切り取り、丸みをつけて下図のように円柱状に接着します。
19. ステップ18パーツの取り付け
上でつくったパーツを、ステップ17でつくったパーツに断面で接着します。
20. 部品「51」の組み立て
展開図の「51」を切り取り、丸みをつけて下図のように円柱状に接着します。
フタをする要領で、断面で接着します。
21. 部品「52」の組み立て
展開図の「52」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。2個つくります。
22. ステップ21パーツの取り付け
上でつくったパーツを、ステップ20でつくったパーツの両側に断面で接着します。
23. ステップ22パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
24. ステップ22パーツの艦橋への取り付け
上でつくったパーツを、ステップ16でつくったパーツに断面で接着します。前後に注意してください。
25. 部品「53」の組み立て
展開図の「53」を切り取って折り線指示に従って折り、下図のように接着します。
26. ステップ25パーツの艦橋への取り付け
上でつくったパーツを、ステップ24でつくったパーツに接着します。前後に注意してください。
27. 部品「54」の組み立て
展開図の「54」を切り取って折り線指示に従って折り、下図のように接着します。
28. ステップ27パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
29. ステップ26パーツの船体への取り付け
ステップ26でつくった艦橋パーツを、船体の下図の位置に接着します。
30. 部品「55」「56」の組み立て
展開図の「55」と「56」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
31. ステップ30パーツの接着
上でつくったパーツの、矢印で示した位置を接着します。
32. 部品「57」「58」の組み立て
展開図の「57」と「58」を切り取り、裏面同士を接着します。
33. 部品「59」「60」の組み立て
展開図の「59」と「60」を切り取り、裏面同士を接着します。
34. ステップ33パーツの取り付け
上でつくったパーツを、ステップ32でつくったパーツに接着します。上下に注意してください。
35. 部品「61」「62」の組み立て
展開図の「61」と「62」を切り取り、裏面同士を接着します。
36. ステップ35パーツの取り付け
上でつくったパーツを、ステップ34でつくったパーツに断面で接着します。
37. ステップ31パーツの船体への取り付け
ステップ31でつくったパーツを、船体の下図の位置に接着します。
38. ステップ36パーツのマストへの取り付け
ステップ36でつくったパーツを、マスト前方の下図の位置に接着します。
