日本陸軍 丙型特殊船「あきつ丸」 艦橋・艤装をつくる

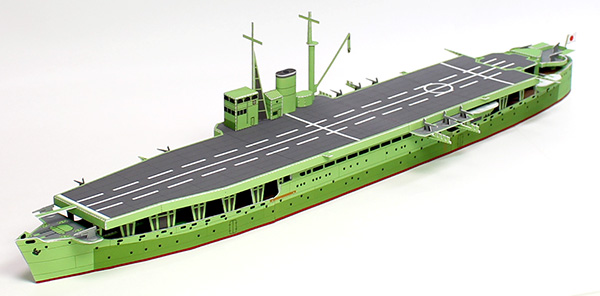

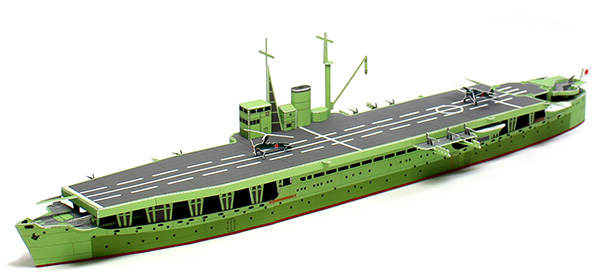

艦橋・艤装をつくる 完成イメージ
組み立て手順
1. パーツ64の組み立て

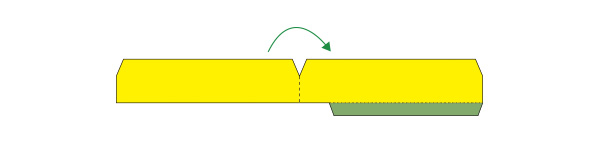

展開図の「64」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
2. パーツ65の組み立て
展開図の「65」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。

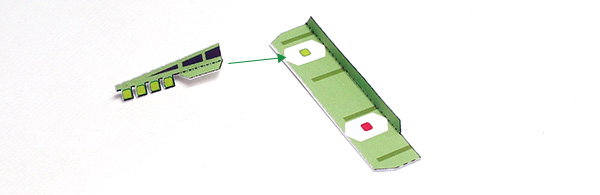

3. ステップ1と2パーツの接着
上でつくったパーツと、1でつくったパーツを、下図のように接着します。

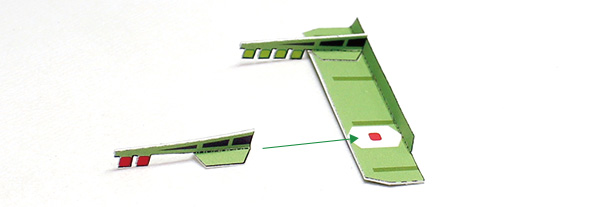

4. パーツ66の組み立てと接着
展開図の「66」を切り取って、2と同様に組み立てて、上でつくったパーツに接着します。
5. ステップ4パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。

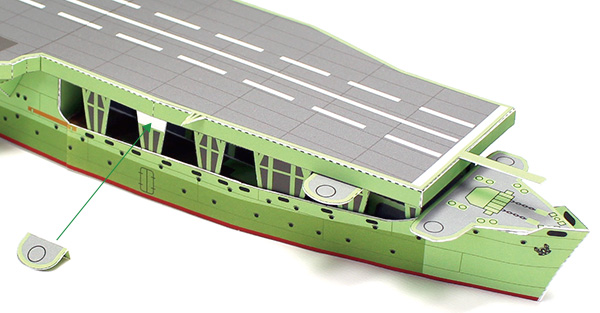

6. パーツ67の組み立て
展開図の「67」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
7. パーツ68の組み立て
展開図の「68」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。

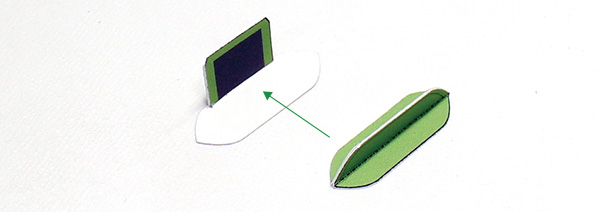

8. ステップ6と7パーツの接着
上でつくったパーツと、6でつくったパーツを、下図のように接着します。
9. パーツ69の組み立てと接着
展開図の「69」を切り取って、7と同様に組み立てて、上でつくったパーツに接着します。

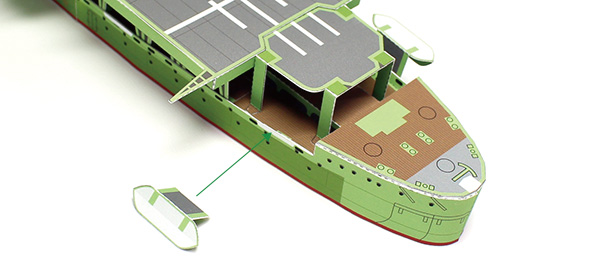

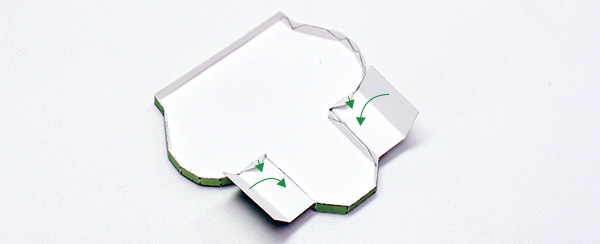

10. ステップ9パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。

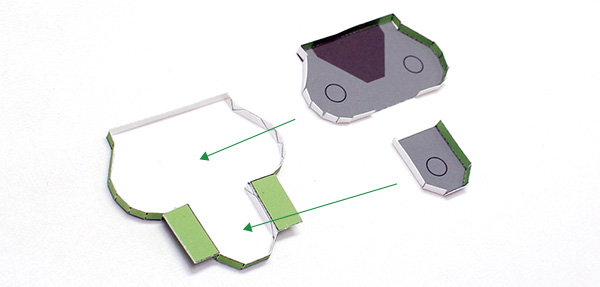

11. パーツ70の組み立て
展開図の「70」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。

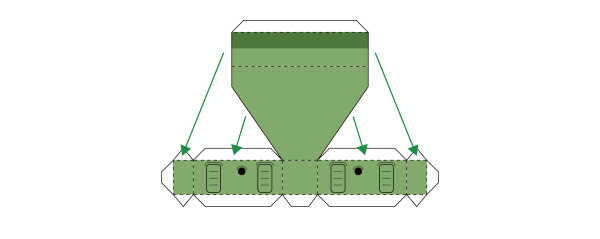

12. ステップ11パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。

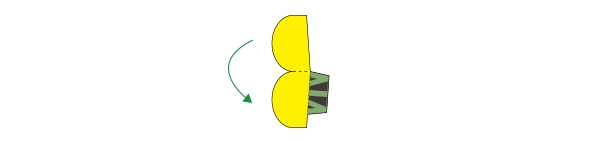

13. パーツ71の組み立て
展開図の「71」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
14. ステップ13パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
15. パーツ72の組み立て
展開図の「72」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。4個つくります。
16. パーツ73の組み立て
展開図の「73」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
17. ステップ15と16パーツの接着
上でつくったパーツと、15でつくったパーツを、下図のように接着します。
18. ステップ17パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
19. パーツ74の組み立てと船体への接着
展開図の「74」を切り取って、16、17と同様に組み立てて、船体の下図の位置に接着します。
20. パーツ75の組み立てと船体への接着
展開図の「75」を切り取って、上と同様に組み立てて、船体の下図の位置に接着します。
21. パーツ76の組み立てと船体への接着
展開図の「76」を切り取って、上と同様に組み立てて、船体の下図の位置に接着します。
22. パーツ77の組み立て
展開図の「77」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。
23. パーツ78, 79の組み立てと接着
展開図の「78」「79」を切り取って折り線指示に従って折り、上でつくったパーツにはめ込むように接着します。
24. パーツ80の組み立て
展開図の「80」を切り取って折り線指示に従って折り、下図のように接着します。
25. ステップ23と24パーツの接着
上でつくったパーツを、23でつくったパーツに接着します。
26. パーツ81の組み立て

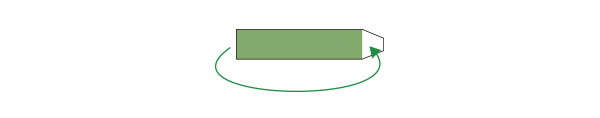

展開図の「81」を切り取って、筒状に接着します。3個つくります。

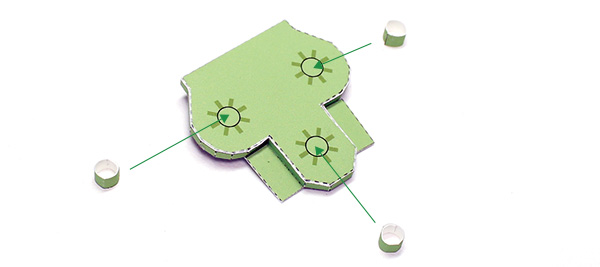

27. ステップ25と26パーツの接着
上でつくったパーツを、25でつくったパーツに、断面で接着します。
28. ステップ27パーツの船体への接着
上でつくったパーツを、船体の下図の位置に、断面で接着します。
29. パーツ82の組み立て
展開図の「82」を切り取って折り線指示に従って折り、下図のように接着します。
30. ステップ29パーツの船体への接着
上でつくったパーツを、船体の下図の位置に、断面で接着します。前後に注意してください。
31. パーツ83の組み立て
展開図の「83」を切り取って折り線指示に従って折り、下図のように接着します。

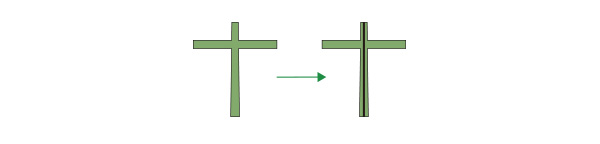

32. パーツ84, 85の組み立て
展開図の「84」と「85」を切り取って、裏面同士を接着します。

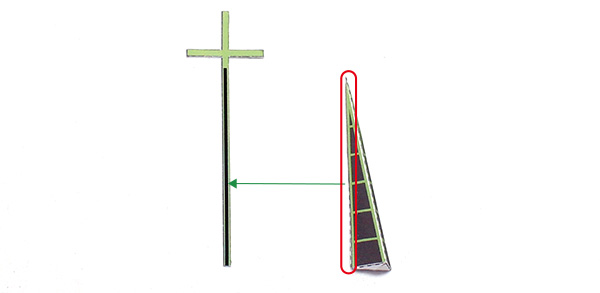

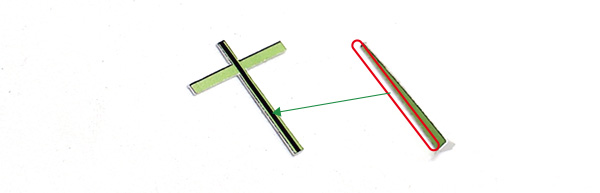

33. ステップ31と32パーツの接着
31でつくったパーツの赤枠で示した部分の接合線に接着剤をつけ、上でつくったパーツに接着します。

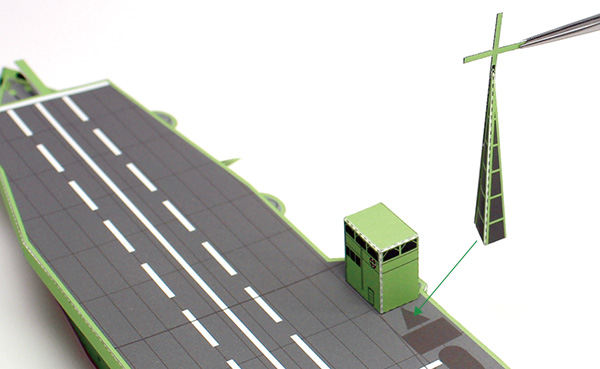

34. ステップ33パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
35. パーツ86の組み立て
展開図の「86」を切り取って折り線指示に従って折り、下図のように接着します。
36. ステップ35パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
37. パーツ87の組み立て

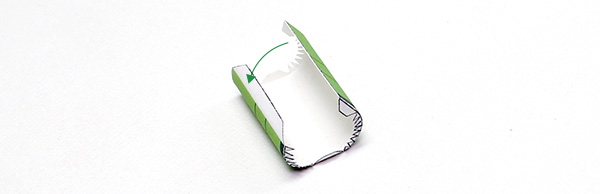

展開図の「87」を切り取って折り線指示に従って折り、丸みを付けてから下図のように接着します。
38. パーツ88の接着
展開図の「88」を切り取って、上でつくったパーツに、形を合わせて下図のように接着します。上下に注意してください。
39. ステップ38パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
40. パーツ89の組み立て
展開図の「89」を切り取って折り線指示に従って折り、下図のように接着します。

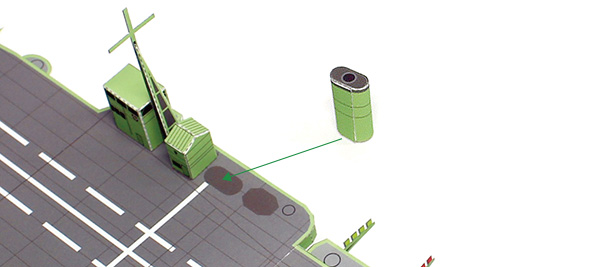

41. ステップ40パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
42. パーツ90, 91の組み立て
展開図の「90」と「91」を切り取って、裏面同士を接着します。

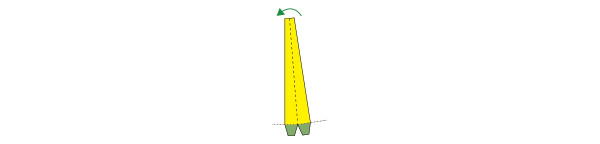

43. パーツ92の組み立て
展開図の「92」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
44. ステップ42と43パーツの接着
上でつくったパーツの赤枠で示した部分の接合線に接着剤をつけ、42でつくったパーツに接着します。

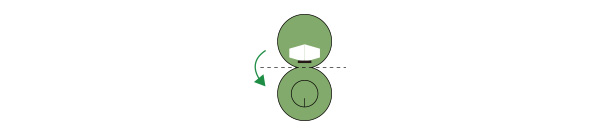

45. パーツ93の組み立て
展開図の「93」を切り取って折り線指示に従って折り、裏面同士を接着します。
46. ステップ44と45パーツの接着
上でつくったパーツに、44でつくったパーツを接着します。前後に注意してください。
47. パーツ94, 95の組み立て
展開図の「94」と「95」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
48. パーツ96の組み立て
展開図の「96」を切り取って、丸みを付けてから下図のように筒状に接着します。
49. ステップ47と48パーツの接着
47でつくったパーツを、上でつくったパーツに接着します。
50. ステップ46と49パーツの接着
上でつくったパーツを、46でつくったパーツに、下図のように断面で接着します。
51. ステップ50パーツの船体への接着
上でつくったパーツを、船体の下図の位置に、断面で接着します。前後に注意してください。
52. パーツ97, 98の組み立て
展開図の「97」と「98」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。4個つくります。

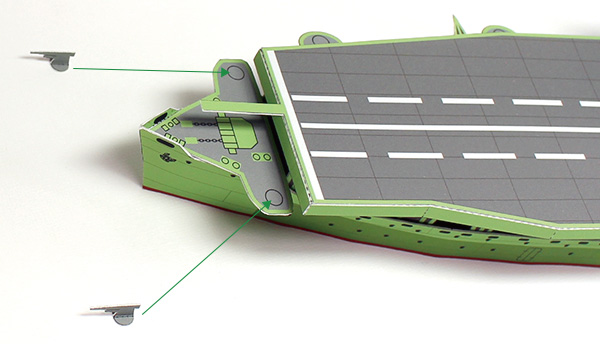

53. ステップ52パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
54. パーツ99, 100の組み立て
展開図の「99」と「100」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
55. ステップ54パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
56. パーツ101, 102の組み立て
展開図の「101」と「102」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。8個つくります。

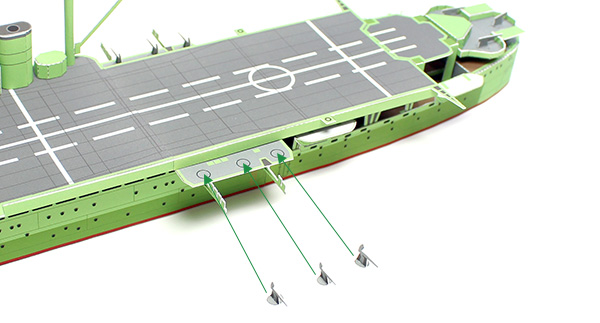

57. ステップ56パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
58. パーツ103, 104の組み立て
展開図の「103」と「104」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
59. ステップ58パーツの船体への接着
上でつくったパーツを、船体の下図の位置に接着します。
