日本陸軍 丙型特殊船「あきつ丸」 格納庫をつくる
格納庫をつくる 完成イメージ
組み立て手順
1. パーツ19の組み立て
展開図の「19」を切り取って折り線指示に従って折り、下図のように接着します。
2. ステップ1パーツの接着
上でつくったパーツを、下図の位置に接着します。上下を間違えないように注意してください。
3. パーツ20の組み立て
展開図の「20」を切り取って折り線指示に従って折り、下図のように接着します。
4. ステップ3パーツの接着
上でつくったパーツを、下図の位置に接着します。上下を間違えないように注意してください。
5. 艦載機の組み立てについて
ここから艦載機の組み立てになります。
ただし、完成しても下図のようにチラッとしか見えませんので、必ず組み立てなければならないものではありません。
艦載機が不要な場合は、ステップ30まで移動してください。
6. 三式指揮連絡機 パーツ21, 22の組み立て
「国際 キ76 三式指揮連絡機」をつくります。
展開図の「21」と「22」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
7. 三式指揮連絡機 パーツ23の接着
展開図の「23」を切り取って折り、上でつくったパーツと、形を合わせて接着します。
8. 三式指揮連絡機 パーツ24の組み立て
展開図の「24」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
9. 三式指揮連絡機 ステップ8パーツの接着
上でつくったパーツの、赤丸で示した部分の裏面同士を接着します。
10. 三式指揮連絡機 ステップ7と9パーツの接着
上でつくったパーツを、7でつくったパーツに、形を合わせて接着します。
11. 三式指揮連絡機 ステップ10パーツの接着
上でつくったパーツの赤丸で示した部分に接着剤をつけ、青丸で示した部分に接着します。反対側も同様に接着します。
12. 三式指揮連絡機 パーツ25の組み立て
展開図の「25」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
13. 三式指揮連絡機 ステップ11と12パーツの接着
上でつくったパーツの赤丸で示した部分に接着剤をつけ、青丸で示した部分に接着します。
14. 三式指揮連絡機 パーツ26の組み立て
展開図の「26」を切り取って折り線指示に従って折り、裏面同士を接着します。
15. 三式指揮連絡機 ステップ13と14パーツの接着
上でつくったパーツの、赤丸で示した部分に接着剤をつけ、13でつくったパーツの青丸で示した部分に接着します。
16. 三式指揮連絡機 パーツ27の組み立てと接着
展開図の「27」を同様に組み立てて、上でつくったパーツの反対側に接着します。

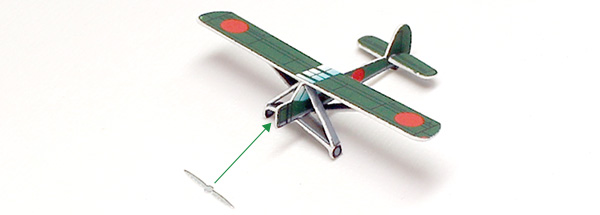

17. 三式指揮連絡機 パーツ28の接着
展開図の「28」を切り取って、上でつくったパーツの先端に、下図のように接着します。
このようになります。同じものを2個つくります。
18. 三式指揮連絡機(主翼格納状態) パーツ29, 30の組み立て
「国際 キ76 三式指揮連絡機」の主翼格納状態をつくります。
展開図の「29」と「30」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
19. 三式指揮連絡機(主翼格納状態) パーツ31, 32の組み立て
展開図の「31」と「32」を切り取って、黄色で示した部分の裏面同士を接着します。
20. 三式指揮連絡機(主翼格納状態) ステップ18と19パーツの接着
上でつくったパーツと、18でつくったパーツを、下図のように接着します。以降の工程は通常状態と同様ですが、12、13の工程は不要です。
このようになります。
21. カ号観測機(プロペラ格納状態) パーツ33, 34の組み立て
「萱場 KA-1 カ号観測機」のプロペラ格納状態をつくります。
展開図の「33」と「34」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
22. カ号観測機 パーツ35の接着
展開図の「35」を切り取って、上でつくったパーツに下図のように接着します。
23. カ号観測機 パーツ36の組み立て
展開図の「36」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
24. カ号観測機 ステップ23パーツの接着
上でつくったパーツを中央部で半分に折り、裏面同士を接着します。
25. カ号観測機 ステップ22と24パーツの接着
上でつくったパーツの、赤丸で示した部分に接着剤をつけ、22でつくったパーツの青丸で示した部分に接着します。
26. カ号観測機 パーツ37の組み立てと接着
展開図の「37」を同様に組み立てて、上でつくったパーツの反対側に接着します。
27. カ号観測機 パーツ38の接着
展開図の「38」を切り取って、下図のように接着します。
28. カ号観測機 パーツ39の接着
展開図の「39」を切り取って、上でつくったパーツの先端に、下図のように接着します。
このようになります。
29. 艦載機の船体への接着
上でつくった艦載機を、下図を参考に船体に接着します。艦載機のタイヤ部分に接着剤をつけ、接着します。
30. パーツ40, 41の組み立て
展開図の「40」と「41」を切り取って折り線指示に従って折り、矢印で示した部分の裏面同士を、形を合わせて接着します。
31. パーツ42の組み立てと接着
展開図の「42」を切り取って折り線指示に従って折り、上でつくったパーツの、矢印で示した部分の裏面同士を、形を合わせて接着します。
32. パーツ43の接着
展開図の「43」を切り取って、上でつくったパーツの内側に接着します。
33. ステップ29と32パーツの接着
上でつくったパーツを、29でつくったパーツ(船体)に、形を合わせて接着します。
34. パーツ44, 45の組み立て
展開図の「44」と「45」を切り取って折り線指示に従って折り、矢印で示した部分の裏面同士を、形を合わせて接着します。
35. パーツ46の組み立てと接着
展開図の「46」を切り取って折り線指示に従って折り、上でつくったパーツの、矢印で示した部分の裏面同士を、形を合わせて接着します。
36. パーツ47の接着
展開図の「47」を切り取って、上でつくったパーツの内側に接着します。
37. ステップ33と36パーツの接着
上でつくったパーツを、33でつくったパーツ(船体)に、形を合わせて接着します。
