航空母艦「赤城」 細部をつくる-5

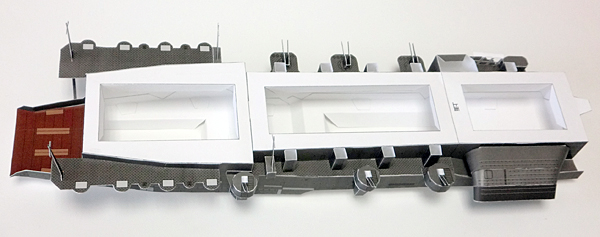

細部をつくる-5 完成イメージ
組み立て手順
1. パーツ112の準備
展開図の「112」を切り取って組立指定図に従って折り、下の写真に筒状に接着します。
2. パーツ113の準備
展開図の「113」を切り取って組立指定図に従って折り、下の写真の手順で接着していきます。
3. パーツ113の組み立て
矢印部分を折りたたむ要領で接着します。
このようになります。
4. パーツ112と113の結合
「112」と「113」を接着します。それぞれの向きを間違えないように注意してください。
5. パーツ114, 115の準備と結合
展開図の「114」と「115」を切り取って組立指定図に従って折り、ステップ1～4と同様に組み立てます。
6. 格納庫パーツの結合
「細部をつくる-3」でつくったパーツ（後部格納庫）と、「細部をつくる-4」でつくったパーツ（中央格納庫）を接着します。中央格納庫後部のプラグを後部格納庫のソケットに差し込みながら、中央格納庫両サイドののりしろで後部格納庫を挟む要領で接着します。
7. パーツ112, 113の取り付け

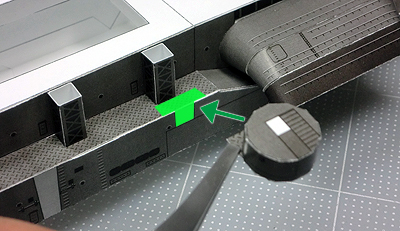

ステップ4でつくったパーツを、中央格納庫の右舷（上から見て右側）の船首側の緑色で示した場所に接着します。
8. パーツ114, 115の取り付け
ステップ5でつくったパーツを、ステップ7と同様に接着します。
9. パーツ116, 117の準備と取り付け
展開図の「117」を切り取って組立指定図に従って折り、下の写真の手順で接着していきます。
このようになります。
展開図の「116」をステップ1と同様に組み立て、組んだ「117」と接着します。
10. パーツ116, 117の格納庫への取り付け
ステップ9で組んだパーツを、中央格納庫の右舷（上から見て右側）の船首側の緑色で示した場所に接着します。
11. パーツ118（3個）の準備
展開図の「118」の3つを切り取って組立指定図に従って折り、裏面同士を接着します。
12. パーツ118の取り付け
ステップ11で準備したパーツを、下の写真の矢印の位置に接着します。他2ヶ所も同様に接着します。上下を間違えないように注意してください。
13. パーツ119の準備（切り込み）
展開図の「119」を切り取り、赤丸部分の赤いラインにそって切り込みを入れます。ここがアンテナ支柱の差し込み位置になります。
14. パーツ119の組み立て
「119」を組立指定図に従って折り、下の写真の手順で接着していきます。
最後にフタをします。
15. パーツ119の格納庫への取り付け
ステップ14で組んだパーツを、後部格納庫の左舷（上から見て左側）の、矢印の位置に接着します。
16. パーツ120の準備（切り込み）
展開図の「120」を切り取り、赤丸部分の赤いラインにそって切り込みを入れます。ここがアンテナ支柱の差し込み位置になります。
17. パーツ120の組み立て
「120」を組立指定図に従って折り、箱型に接着して下の写真の形にします。
18. パーツ120の格納庫への取り付け
ステップ17で組んだパーツと、後部格納庫の右舷（上から見て右側）の、矢印の位置に接着します。
このようになります。
19. パーツ121の準備
展開図の「121」の4つを切り取って組立指定図に従って折り、裏面同士を接着します。
20. アンテナの取り付けと調整
アンテナの差込口になる4ヶ所の切り込みの中心部を、爪楊枝の先端などで軽く突き、わずかに穴を広げておいてください。
アンテナを立てた状態だとこうなります。
航空機の着艦時などで、アンテナを倒した状態だとこうなります。
アンテナの差し込み方は下の図を参考にしてください。アンテナはいったん抜いておき、全体の組み立てが終了してから差してください。
