海上自衛隊 潜水艦「そうりゅう」 艦尾をつくる
艦尾をつくる 完成イメージ
組み立て手順
ステップ1: パーツ「22」の取り付け
展開図の「22」を切り取って組立指定図に従って折り、胴体パーツ後方ののりしろの裏面側に、形を合わせて接着します。（少し小さめに作っていますので、それを考慮してください）
ステップ2: パーツ「23」の取り付け
展開図の「23」を切り取って組立指定図に従って折り、胴体パーツ後方ののりしろに接着します。赤丸で示した部分に最初に接着し、残りののりしろに接着していきます。
ステップ3: パーツ「24」の取り付け
展開図の「24」を切り取って組立指定図に従って折り、胴体パーツ後方ののりしろに接着します。赤丸で示した部分に最初に接着し、残りののりしろに接着していきます。
ステップ4: パーツ「25」の取り付け
展開図の「25」を切り取って組立指定図に従って折り、胴体パーツ後方ののりしろに接着します。赤丸で示した部分に最初に接着し、残りののりしろに接着していきます。
ステップ5: パーツ「26」の組み立て
展開図の「26」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。2個つくります。
ステップ6: パーツ「28」の取り付け
展開図の「28」を切り取って組立指定図に従って折り、上でつくったパーツを赤丸で示した部分に裏側から抜きとおして接着します。前後に注意してください。
ステップ7: パーツ「27」の組み立て
展開図の「27」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。2個つくります。
ステップ8: X舵の組み立て
上でつくったパーツを、6でつくったパーツの赤丸で示した部分に裏側から抜きとおして接着します。前後に注意してください。
ステップ9: X舵の胴体への接着
上でつくったパーツを、胴体に接着します。最後に筒状に閉じます。
ステップ10: パーツ「29」の組み立てと接着
展開図の「29」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
胴体の赤丸で示した部分に接着します。
ステップ11: パーツ「30」「31」の組み立て
展開図の「30」を切り取って組立指定図に従って折り、筒状に接着します。
展開図の「31」を切り取って、上でつくったパーツと裏面同士を接着します。
ステップ12: パーツ「32」の取り付け

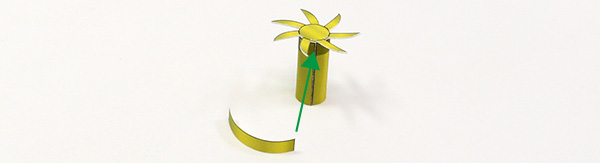

展開図の「32」を切り取って、上でつくったパーツの色の濃い部分に巻き付けるように接着します。
ステップ13: パーツ「33」の組み立て
展開図の「33」を切り取って組立指定図に従って折り、赤矢印で示した箇所を中心にして円錐状に接着します。
ステップ14: スクリュープロペラ先端の取り付け
上でつくったパーツを、12でつくったパーツに接着します。
ステップ15: スクリュープロペラの艦尾への取り付け
上でつくったパーツを、艦尾の穴に差し込みます。
このようになります。
