イージス護衛艦「きりしま」細部をつくる
細部パーツの組み立てと取り付けイメージ
組み立て手順
1. パーツ394の組み立て
展開図の「394」を切り取って組立指定図に従って折り、下図のように接着します。
2. パーツ395の組み立て
展開図の「395」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
赤丸で示した三角形の部分を、フタを閉じる要領で断面で接着します。
3. パーツ394と395の結合
上でつくったパーツと、1でつくったパーツを接着します。接着位置はガイドラインに合わせてください。
4. 艦首への取り付け
上でつくったパーツを、艦首の赤丸で示した部分に接着します。
5. パーツ396の取り付け
展開図の「396」を、2と同様につくり、下図の赤丸で示した部分に接着します。
下図のような角度で接着します。
6. パーツ397の組み立て
展開図の「397」を切り取って組立指定図に従って折り、下図のように接着します。
7. パーツ397の取り付け
上でつくったパーツを、下図の場所に接着します。
8. パーツ398の組み立て
展開図の「398」を切り取って、棒などに巻きつけて丸みを付けて筒状に接着します。
9. パーツ399の取り付け
展開図の「399」を切り取って、上でつくったパーツのフチに接着剤を塗り、断面で接着します。2個つくります。
10. チャフ発射機の取り付け
上でつくったパーツを、下図の赤丸で示した場所に断面で接着します。
11. パーツ400の取り付け
展開図の「400」を切り取って、下図の場所に接着します。長めですので、余った部分は切り取ってください。
このようになります。
12. パーツ401の組み立て
展開図の「401」を切り取って、棒などに巻きつけて丸みを付けて円錐の筒状に接着します。
13. パーツ402の取り付け
展開図の「402」を切り取って、上でつくったパーツのフチに接着剤を塗り、断面で接着します。2個つくります。
14. 電子装置の取り付け
上でつくったパーツを、下図の赤丸で示した場所に断面で接着します。
15. パーツ403の組み立て
展開図の「403」を切り取って組立指定図に従って折り、下図のように接着します。
16. パーツ403の取り付け
上でつくったパーツを、下図の赤丸で示した場所に接着します。「F」と書いてある方が前方です。
17. パーツ404の組み立て
展開図の「404」を切り取って組立指定図に従って折り、下図のように接着します。
18. パーツ404の取り付け
上でつくったパーツを、下図の赤丸で示した場所に接着します。「F」と書いてある方が前方です。
19. パーツ405,406,407の組み立て
展開図の「405」、「406」、「407」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。4個つくります。
20. 衛星通信アンテナの取り付け
上でつくったパーツを、下図の赤丸で示した場所に接着します。
21. パーツ408,409の組み立て
展開図の「408」と「409」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
22. パーツ408,409の取り付け
上でつくったパーツを、船体左舷の赤丸で示した場所に接着します。
23. パーツ410(旗竿)の組み立て
展開図の「410」を切り取って、棒などに巻きつけて丸みを付けて筒状に接着します。
24. パーツ411(旗竿基部)の取り付け
展開図の「411」を切り取って、上でつくったパーツの両側のフチに接着剤を塗り、断面で接着します。
25. 旗竿の取り付け
上でつくったパーツを、船体右舷艦尾の赤丸で示した場所に接着します。
26. パーツ412(艦首旗竿)の組み立て
展開図の「412」を切り取って、棒などに巻きつけて丸みを付けて筒状に接着します。
27. パーツ413(艦首旗竿基部)の取り付け
展開図の「413」を切り取って、上でつくったパーツのフチに接着剤を塗り、断面で接着します。
28. 艦首旗竿の取り付け
上でつくったパーツを、下図の赤丸で示した場所に断面で接着します。
29. パーツ414,415(自衛艦旗)の準備
展開図の「414」と「415」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。旗の部分を風にはためいているように波打たせた形に曲げておくと、よりリアルになります。

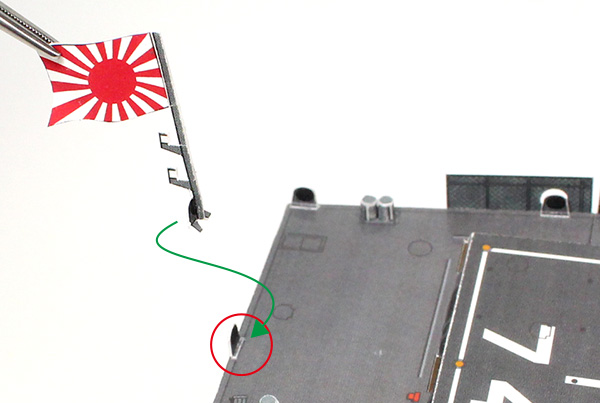

30. 自衛艦旗の取り付け
上でつくったパーツを、艦尾の赤丸で示した部分に接着します。
