イージス護衛艦「きりしま」船体をつくる-4
船尾部分の組み立てイメージ
組み立て手順
2. パーツ37の準備
展開図の「37」を切り取って組立指定図に従って折ります。

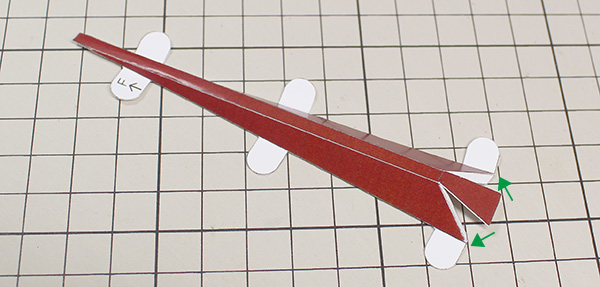

3. パーツ38の組み立て
展開図の「38」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。
このようになります。
4. パーツ37と38の結合
上でつくったパーツののりしろを、2でつくったパーツの中央の穴に差し込んで、裏側で折り接着します。
裏側はこのようになります。
5. パーツ39の準備
展開図の「39」を切り取って組立指定図に従って折り、細い棒などを使い内向きに巻きくせをつけます。
6. パーツ40の組み立て
展開図の「40」を切り取って、矢印で示した部分を接着します。
7. パーツ39と40の結合
上でつくったパーツと、5でつくったパーツを接着します。
このようになります。
8. 船尾構造物への取り付け
上でつくったパーツののりしろを、4でつくったパーツの穴に差し込んで、裏側で折り接着します。
裏側はこのようになります。
9. パーツ41,42の取り付け
「41」「42」も同様に組み立てて、上でつくったパーツに接着します。
10. 船体ブロックの結合
上でつくったパーツと、1でつくったパーツを接着します。
