戦闘攻撃機「F/A-18E/F スーパーホーネット」（1/350スケール）

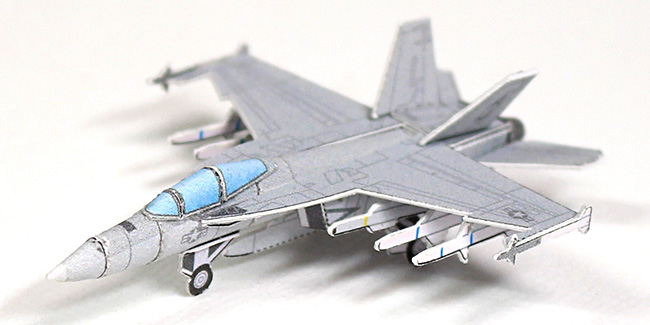

F/A-18E/F スーパーホーネット 1/350スケール 完成イメージ
はじめに：記号と用紙について
まず展開図内の記号の見方を覚えてください。記号は展開図に折り線の指定などを示したものです。
- 折り線の指定は点線が「山折り」、点鎖線が「谷折り」の指定です。
- パーツの接着を行う箇所を網点
で示しています。(※全ての接着箇所にあるわけではありません。)
推奨用紙について
このペーパークラフトの組み立てには、A4サイズで紙厚0.15mm～0.21mm程度のマット紙を推奨します。家電量販店や文具店、オンラインショップなどで購入できます。
F/A-18E/F「スーパーホーネット」ペーパークラフトの組み立て説明用にはこちらのペーパークラフト専用紙を使用しています。
リンク
組み立て手順
1. パーツ1の準備と接着
展開図の「1」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
2. パーツ2の準備と接着
展開図の「2」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
3. パーツ1と2の結合
上でつくったパーツと、1でつくったパーツの、赤丸で示した部分を噛み合わせながら、下図のように接着します。胴体の断面は縦長の楕円になることを意識しましょう。
4. パーツ3の準備と接着
展開図の「3」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
5. パーツ3の胴体への取り付け
上でつくったパーツと、3でつくったパーツの、赤丸で示した部分を噛み合わせながら、下図のように接着します。
6. パーツ4の準備と接着
展開図の「4」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
7. パーツ4の胴体への取り付け
上でつくったパーツと、5でつくったパーツの、赤丸で示した部分を噛み合わせながら、下図のように接着します。
8. 機首部分の仕上げ
赤丸で示した部分を、フタを閉める要領で接着します。胴体は赤い点線で示したように、上部が山なりになっているように調整してください。
9. F/A-18F (複座型) キャノピーの組み立て
複座型のF/A-18Fを制作する場合は、展開図の「5」「6」「7」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
上でつくったパーツの断面に接着剤をつけ、8でつくったパーツの、赤点で示した部分に接着します。

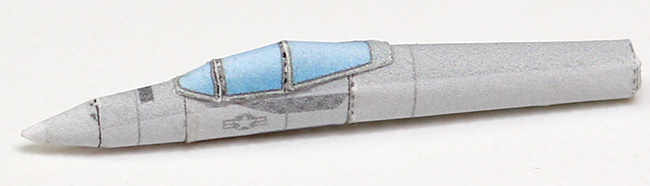

このようになります。
10. F/A-18E (単座型) キャノピーの組み立て
単座型のF/A-18Eを制作する場合は、展開図の「8」「9」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
上でつくったパーツの断面に接着剤をつけ、8でつくったパーツの、赤点で示した部分に接着します。
このようになります。これ以降の解説は複座型のF/A-18Fを使って行います。
11. パーツ10の組み立て
展開図の「10」を切り取って折り線指示に従って折り、下図のように接着します。
12. パーツ10の胴体への取り付け
上でつくったパーツと、9でつくったパーツを接着します。（単座型のF/A-18Eを制作する場合は10でつくったパーツと接着します。）
13. パーツ11の組み立て
展開図の「11」を切り取って折り線指示に従って折り、下図のように接着します。
14. インテーク部分の取り付け
上でつくったパーツと、12でつくったパーツを接着します。「12」も同様に組み立てて、反対側に接着します。
15. 主翼 (内側) の準備
展開図の「13」を切り取って折り線指示に従って折り、下図の部分の裏面同士を貼り合わせます。
16. 主翼 (内側) の取り付け
上でつくったパーツと、14でつくったパーツを接着します。
赤丸で示した部分のノリシロを接着します。
17. エンジンノズルの組み立て
展開図の「14」を切り取って、指の腹を使い全体に丸みをつけ、下図のように接着します。2個つくります。

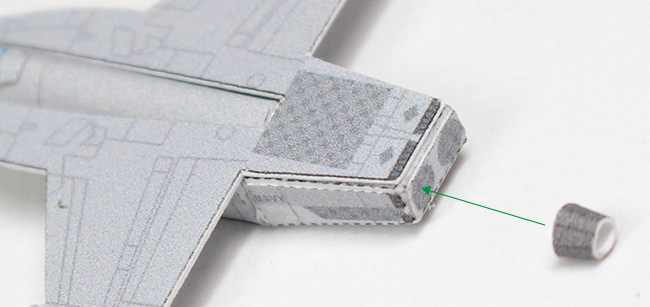

18. エンジンノズルの取り付け
上でつくったパーツと、16でつくったパーツを接着します。反対側も同様に接着します。

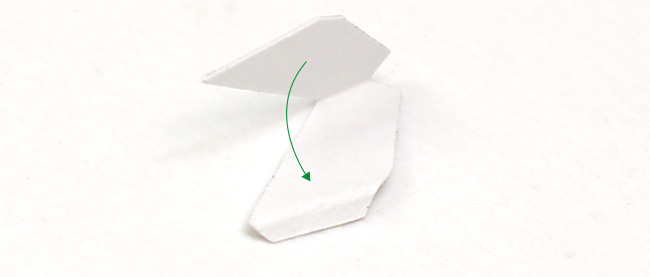

19. 主翼 (外側) の準備
展開図の「15」を切り取って折り線指示に従って折り、下図の部分の裏面同士を貼り合わせます。
20. 主翼 (外側) の取り付け
上でつくったパーツと、18でつくったパーツを接着します。
21. 垂直尾翼の準備 (左)
展開図の「16」を切り取って折り線指示に従って折り、下図の部分の裏面同士を貼り合わせます。
22. 垂直尾翼の取り付け
上でつくったパーツと、20でつくったパーツを接着します。「17」も同様に組み立てて、反対側に接着します。
23. 水平尾翼の準備 (左)
展開図の「18」を切り取って折り線指示に従って折り、下図の部分の裏面同士を貼り合わせます。
24. 水平尾翼の取り付け (左)
上でつくったパーツと、22でつくったパーツを接着します。
25. 水平尾翼の準備 (右)
展開図の「19」を切り取って折り線指示に従って折り、下図の部分の裏面同士を貼り合わせます。
赤点で示した部分を折ります。
26. 水平尾翼の取り付け (右)
上でつくったパーツと、24でつくったパーツを、赤丸で示した部分に接着します。「20」も同様に組み立てて、反対側に接着します。
このようになります。
27. 増槽の組み立て (オプション)
展開図の「21」を切り取って折り線指示に従って折り、下図の部分の裏面同士を貼り合わせます。※増槽を装備しない設定の場合には組み立てなくてもよいです。
28. 増槽の取り付け (オプション)
上でつくったパーツの赤丸で示した部分の断面に接着剤をつけ、機体下部に接着します。
29. 完成 (兵装なし)
兵装なしの状態の機体はこれで完成です。
30. 兵装類の取り付け (オプション)
兵装類は下図の位置に接着します。赤線で示した箇所に、自由に接着してください。ただしサイドワインダーは、主翼の両端に接着します。
31. 主翼折りたたみ加工 (オプション)
駐機中の主翼を折りたたんだ状態をつくりたい場合は、赤い点線で示した箇所をハサミで切り落とします。間違えやすいので片翼ずつ行ってください。
32. 翼端の折りたたみ状態の再現 (オプション)
赤丸で示した部分の断面に接着剤をつけ、上で切り落とした翼端パーツの側面に接着します。反対側も同様に行います。
このようになります。
