「AH64D アパッチ・ロングボウ」 (1/72スケール)

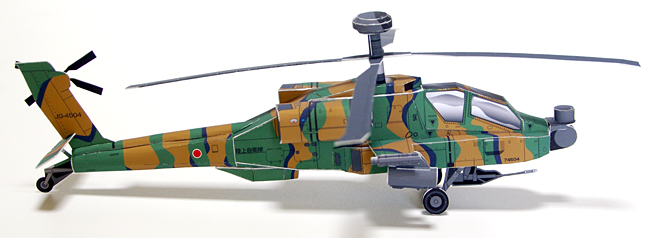

AH64D アパッチ・ロングボウ 1/72スケール 完成イメージ
1/72スケール、AH64D アパッチ・ロングボウ攻撃ヘリコプターのペーパークラフトです。ロングボウレーダーを固定したままでの、メインローターの回転を再現しました。
はじめに：記号と用紙・印刷について
まず展開図内の記号の見方を覚えてください。記号は展開図に折り線の指定や、切り抜き箇所の指定、前方、上方などを示したものです。
記号の説明
- 折り線の指定は点線が「山折り」、点鎖線が「谷折り」の指定です。「山折り」とは、印刷面側が山状になる折り方で、折り線が山の頂上になるような形です。逆に「谷折り」とは、折り線が谷の底になるような形になります。
- 切り抜きを行う箇所はハサミマーク
で示しています。 - 前方向や上方向は矢印マーク
で示しています。 - パーツの接着を行う箇所を網点
で示しています。(※全ての接着箇所にあるわけではありません。)
推奨用紙と印刷について
このペーパークラフトの組み立てには、A4サイズのペーパークラフト専用紙（紙厚0.2～0.25mm程度）での印刷を推奨します。
一般的な推奨用紙はこちらです。
リンク
展開図の印刷をする前に「無料ペーパークラフトの作り方」ページを必ずご覧ください。指示する設定を行わないと、ページ毎にパーツの縮尺が一致しなくなる場合がございます。
展開図・組立説明書ダウンロード
A4サイズのペーパークラフト専用紙（紙厚0.2～0.25mm程度）での印刷を推奨します。
陸上自衛隊 (JGSDF) バージョン
本体データ (PDF) 833KBアメリカ陸軍 (US-ARMY) バージョン
本体データ (PDF) 775KBAH64D アパッチ・ロングボウについて
世界最強の攻撃ヘリコプターであるAH-64に、メイン・ローターのトップにロングボウ火器管制レーダーを搭載したことにより索敵・情報処理能力を大幅に向上させ、他の追随を許さない圧倒的な戦闘力を有するものとなった。
陸上自衛隊での保有数は13機。迷彩カラーリングを施し、独自装備として「スティンガー」対空ミサイルを4発搭載が可能。これにより陸上自衛隊は、世界で唯一の空対空能力を獲得したAH-64Dを装備することとなった。
諸元
- 機体製作（国産機）：富士重工
- エンジン製作（国産機）：石川播磨重工
- メイン・ローター直径：14.65m
- 胴体幅：5.7m（「スティンガー」ランチャー装着時）
- 全長：17.73m
- 胴体長：14.97m
- 全高：4.95m（「ロングボウ」装着時）
- 最大全備重量：10.4ｔ
- エンジン：ターボシャフト・エンジン2基（搭載エンジン：ＧＥ（国産機はＩＨＩ）Ｔ700－701Ｃ）
- エンジン出力：1,890shp×２
- 最大速度：266ｋｍ／ｈ
- 巡航速度：210km/h
- 航続距離：400ｋｍ
- 実用上昇限度：5,130m
- 乗員：二名
